🔌 Tipos de Cabeamento de Rede

Meios de Transmissão para Redes

Entendendo os diferentes tipos de cabos usados em redes de computadores

📚 Curso

Técnico Integrado em Informática
Arquitetura de Redes de Computadores
Tecnologias de Implementação de Redes
Professor: César Azevedo

💡 Dica: Use as setas ⬅️ ➡️ do teclado para navegar

📊 Principais Tipos de Cabeamento

🌐 Cabeamento por Categoria

Existem diferentes tipos de cabos de cobre e fibra óptica. Os mais comuns em redes locais são:

🧵

1. Par Trançado (UTP/STP)

Mais comum: Fácil de instalar, barato, ideal para distâncias até 100m

🔶

2. Cabo Coaxial

Mais antigo: Usado em TV a cabo, menos comum em redes modernas

✨

3. Fibra Óptica

Mais avançado: Imune a interferências, maior velocidade, maiores distâncias

💡 Foco desta aula: Par Trançado Categoria 5e (Cat5e)

🧵 Cabo de Par Trançado (Twisted Pair)

❓ O que é?
                        Possui 8 fios de cobre envolvidos em pares (4 pares)

                        Os fios são trançados para reduzir interferência eletromagnética

                            (Imagine uma corda feita de dois fios torcidos juntos)

                        É o tipo de cabo mais usado em redes locais (LANs)

                        Conecta computadores, impressoras, switches, roteadores, etc.

🆃 Dois Tipos de Par Trançado

UTP (Unshielded): Sem blindagem adicional - mais comum, mais barato

STP (Shielded): Com blindagem contra interferência - mais caro, melhor proteção

Nesta aula trabalharemos com UTP (padrão em redes locais)

📈 Categorias de Par Trançado

Cada categoria tem uma velocidade diferente. Quanto maior o número, mais rápida a transmissão:

Categoria	Velocidade Máxima	Frequência	Uso Típico
Cat5	100 Mbps	100 MHz	❌ Obsoleto
Cat5e ⭐	1 Gbps (1000 Mbps)	100 MHz	✅ Padrão atual
Cat6	10 Gbps (limitado a 55m)	250 MHz	Redes modernas
Cat6a	10 Gbps (até 100m)	500 MHz	Instalações novas
Cat7/Cat8	40-100 Gbps	600-2000 MHz	Centros de dados

⭐ Cat5e é o padrão mais usado nas escolas e empresas atualmente

🔍 Dentro de um Cabo Cat5e

📦 Componentes Internos
                        4 Pares de Fios: 8 fios de cobre em total (trançados dois a dois)

Cores Padrão: Branco/Laranja, Laranja, Branco/Verde, Azul, Branco/Azul, Verde, Branco/Marrom, Marrom

                            (Esses pares têm cores diferentes para facilitar a identificação na montagem)

                        Isolamento de PVC: Plástico que envolve cada fio

                        Capa Externa: Proteção adicional que envolve todos os pares

                        Diâmetro: Aproximadamente 5-6mm (bem fino!)

🎨 Sequência de Cores (Ordem de Montagem)

Existem duas normas padrão (ambas funcionam):

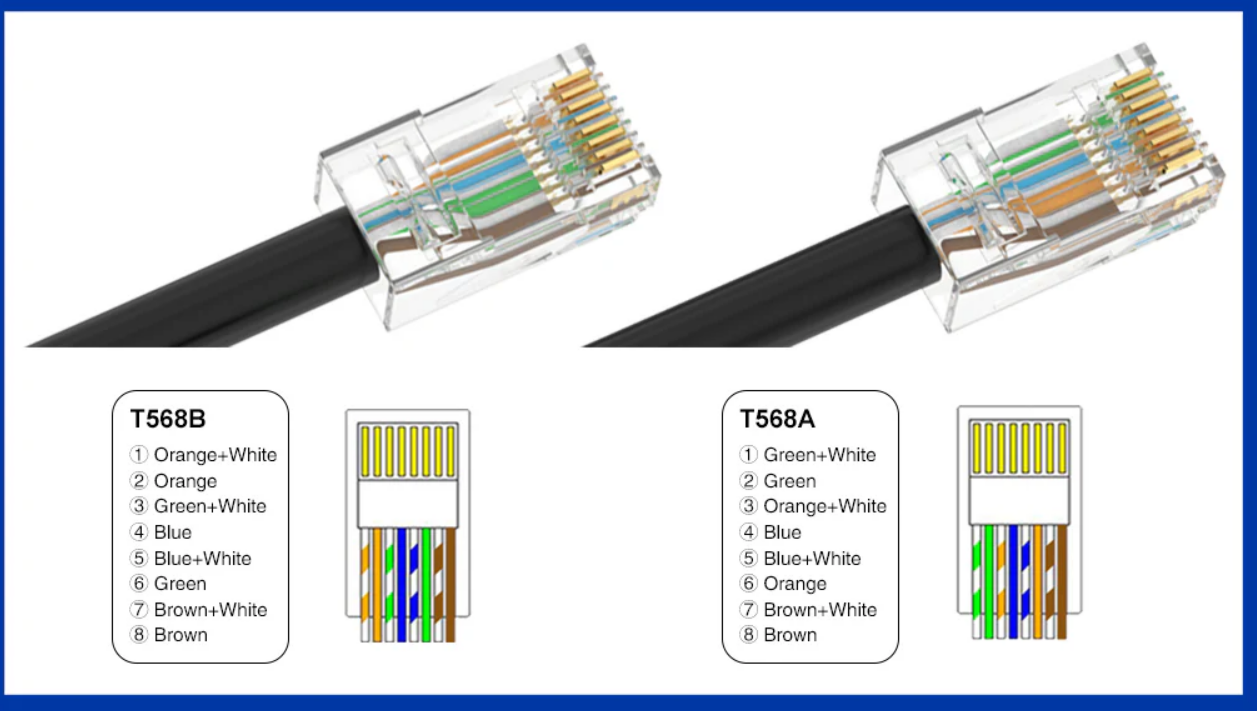

Padrões 568A e 568B - Sequência de Cores

568A: Branco/Verde - Verde - Branco/Azul - Azul - Branco/Laranja - Laranja - Branco/Marrom - Marrom

568B: Branco/Laranja - Laranja - Branco/Verde - Azul - Branco/Azul - Verde - Branco/Marrom - Marrom

💡 Na prática: Use o padrão 568B (é mais comum nas redes)

🔌 Conector RJ45

❓ O que é?
                        RJ45 significa "Registered Jack 45"

                        É o conector que liga o cabo Cat5e aos equipamentos

                        Tem 8 contatos de cobre para os 8 fios do cabo

                            (Cada fio toca em um contato diferente)

                        É o mesmo conector usado em telefones (RJ11), mas maior

📝 Partes do RJ45

8 Contatos Dourados: Onde cada fio toca

Abas de Retenção: Pressionam o conector na porta

Corpo de Plástico Transparente: Deixa ver as cores dos fios (ajuda na verificação)

Furo para Ferramenta: Encaixa perfeitamente no crimper

💡 Importante

Os fios devem estar na ordem correta (568A ou 568B) dentro do conector

A ordem dos fios NÃO pode estar errada, senão o cabo não funciona

O conector é fixado ao cabo com um "crimper" (ferramenta de prensagem)

🔗 Cabo Direto vs Cabo Cruzado

1️⃣ Cabo Direto (Straight-Through)

Ambas as extremidades usam a MESMA ordem (568B em ambas)

Uso: Conectar computador ao switch, switch ao roteador

Mais comum! Praticamente todos os cabos são assim

Uma extremidade (568B) → Computador / Switch
Outra extremidade (568B) → Switch / Roteador
✅ Mesma ordem em ambas = Funcionando!

2️⃣ Cabo Cruzado (Crossover)

Uma extremidade usa 568A, a outra 568B

Uso raro: Conectar dois computadores diretamente (sem switch)

Quase não usa mais! Switches modernos fazem isso automaticamente

Uma extremidade (568A) → Computador
Outra extremidade (568B) → Computador
✅ Ordens diferentes = Comunicação entre PCs direta

💡 Na prática: Trabalharemos com cabos DIRETOS (568B em ambas as pontas)

🛠️ Como Montar um Cabo Cat5e

📋 Passos para Montagem
                        1. Preparar o cabo: Descascar ~2cm da capa externa com cuidado

                        2. Desembaraçar os fios: Separe os 4 pares com cuidado (não danifique o isolamento)

                        3. Ordenar os fios: Coloque na sequência correta (568B recomendado)

                        4. Cortar reto: Corte os fios deixando ~1cm saindo da capa, bem alinhados

                        5. Inserir no conector: Empurre todos os 8 fios até o fundo do RJ45

                        6. Prensar: Use o crimper para pressionar o conector e fixar os contatos

                        7. Testar: Verifique se todos os fios estão bem conectados

⚠️ Erros Comuns que Prejudicam

❌ Fios soltos ou não chegando até o fundo do conector

❌ Ordem errada dos fios (o cabo não comunica)

❌ Danificar o isolamento dos fios durante a preparação

❌ Prensar fraco (conexão instável)

🔧 Ferramentas Necessárias para a Prática

✂️

1. Descascador de Cabo (Stripper)

Remove a capa externa do cabo sem danificar os fios. Tem diferentes medidas.

🔗

2. Alicate Crimper

Prensa o conector RJ45 ao cabo com força exata. Fundamental para fixação!

📏

3. Tesoura ou Cortador

Corta o cabo e os fios. Facilita o alinhamento antes de inserir no conector.

🔍

4. Testador de Cabo (Opcional, mas Recomendado)

Verifica se todos os 8 contatos estão fazendo conexão corretamente.

💡 Na nossa prática: Forneceremos todos esses equipamentos!

⭐ Resumo - Por que Usar Cat5e?

Característica	Valor
Velocidade	Até 1 Gbps (1000 Mbps) ✅
Distância Máxima	100 metros
Custo	Baixo (mais barato que Cat6) 💰
Instalação	Fácil (usa RJ45 padrão)
Flexibilidade	Muito flexível (fácil de passar em canos)
Interferência	Moderada (para ambientes normais é ok)
Uso Comum	Padrão em redes de empresas e escolas ✅

🎯 Conclusão

Cat5e oferece um excelente equilíbrio entre velocidade, custo e facilidade de instalação. Por isso é o padrão em quase todas as redes locais!

🎯 Quiz - Teste seus Conhecimentos

Questão 1 de 7

Quantos fios tem um cabo de par trançado?

A) 6 fios

B) 10 fios

C) 4 fios

D) 8 fios

Questão 2 de 7

Qual é a velocidade máxima de um cabo Cat5e?

A) 10 Gbps

B) 100 Gbps

C) 1 Gbps (1000 Mbps)

D) 100 Mbps

Questão 3 de 7

Qual é a sequência correta do padrão 568A?

A) Branco/Laranja - Laranja - Branco/Verde - Azul - Branco/Azul - Verde - Branco/Marrom - Marrom

B) Branco/Verde - Verde - Branco/Azul - Azul - Branco/Laranja - Laranja - Branco/Marrom - Marrom

C) Verde - Branco/Verde - Laranja - Branco/Laranja - Azul - Branco/Azul - Marrom - Branco/Marrom

D) Marrom - Branco/Marrom - Azul - Branco/Azul - Laranja - Branco/Laranja - Verde - Branco/Verde

Questão 4 de 7

Qual é a sequência correta do padrão 568B?

A) Branco/Verde - Verde - Branco/Azul - Azul - Branco/Laranja - Laranja - Branco/Marrom - Marrom

B) Verde - Branco/Verde - Azul - Branco/Azul - Laranja - Branco/Laranja - Marrom - Branco/Marrom

C) Branco/Laranja - Laranja - Branco/Verde - Azul - Branco/Azul - Verde - Branco/Marrom - Marrom

D) Laranja - Branco/Laranja - Verde - Branco/Verde - Azul - Branco/Azul - Marrom - Branco/Marrom

Questão 5 de 7

Qual é a diferença entre UTP e STP?

A) UTP é mais rápido que STP

B) UTP não tem blindagem, STP tem blindagem adicional

C) STP tem menos pares de fios

D) Não há diferença significativa entre eles

Questão 6 de 7

Para que serve a ferramenta "crimper"?

A) Descascar o cabo

B) Testar se o cabo funciona

C) Cortar os fios do cabo

D) Prensar o conector RJ45 ao cabo

Questão 7 de 7

Qual é a distância máxima permitida para um cabo Cat5e?

A) 50 metros

B) 100 metros

C) 200 metros

D) 150 metros

Total de questões: 7
