🏗️ Elementos de Infraestrutura de Rede

Componentes Essenciais da Rede

Conhecendo os equipamentos e estruturas que organizam e gerenciam cabos e conexões

📚 Curso

Técnico Integrado em Informática
Arquitetura de Redes de Computadores
Tecnologias de Implementação de Redes
Professor: César Azevedo

💡 Dica: Use as setas ⬅️ ➡️ do teclado para navegar

📊 O Que Vamos Aprender?

🏢 Infraestrutura de Rede

Vai muito além dos cabos! Existem muitos componentes importantes
Precisamos de organizadores, gerenciadores e estruturas
Tudo isso garante uma rede profissional, organizada e fácil de manter

🎯 Elementos que Vamos Ver

Patch Panel: Organizador central de cabos
Rack: Estrutura que agrupa equipamentos
Switch/Hub: Conectam os cabos entre si
Patch Cord: Cabos curtos de conexão rápida
Tomadas de Rede: Pontos de acesso físicos
Canaletas e Dutos: Proteção e organização dos cabos

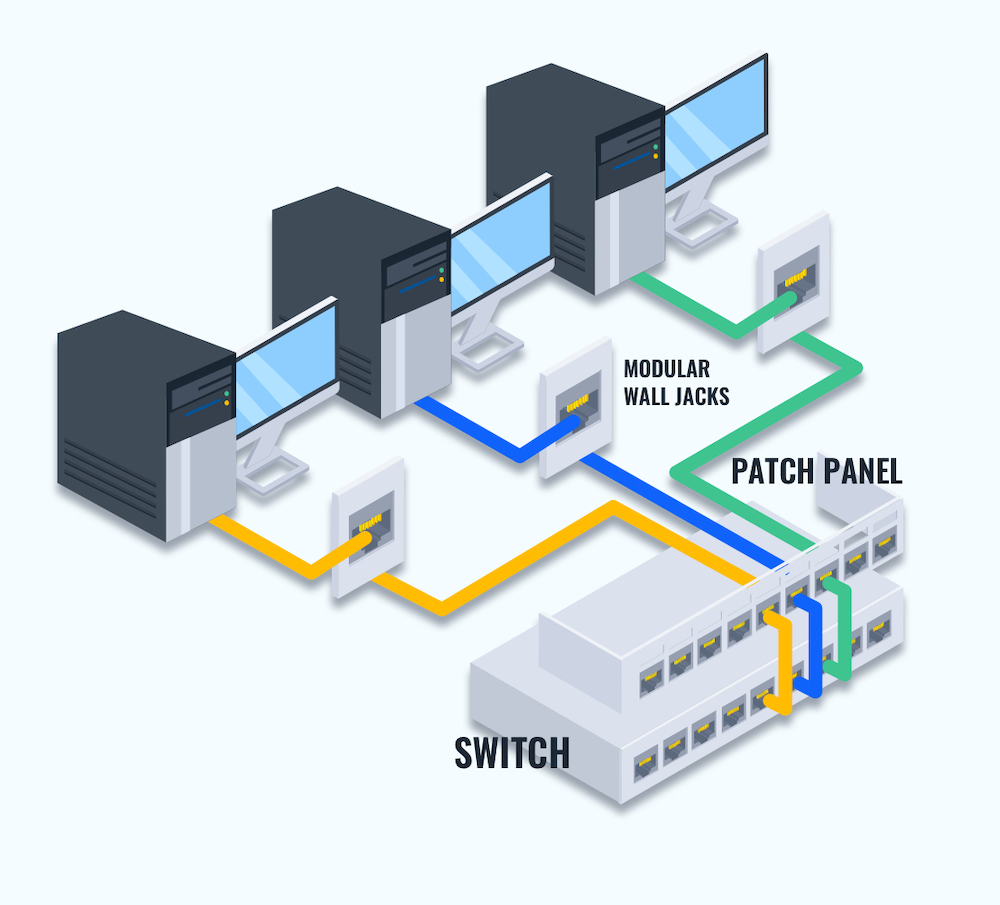

🎚️ Patch Panel (Painel de Conexão)

Patch Panel

❓ O que é?

Um painel com múltiplas portas RJ45 (geralmente 24 ou 48)
É o "centro nervoso" da distribuição de cabos
(Todos os cabos da rede convergem para um único lugar)
Faz a conexão entre os cabos que vêm das tomadas e os switches
Permite organização limpa e sem emaranhados

📋 Características Principais

Montado em Rack: Fica em um local centralizado
Portas Numeradas: Facilita identificação
Cat5e, Cat6 ou Cat6a: Diferentes categorias disponíveis
Rótulos: Identifica qual cabo vem de qual local

💡 Analogia

É como um quadro de distribuição de energia - um ponto central onde tudo conecta!

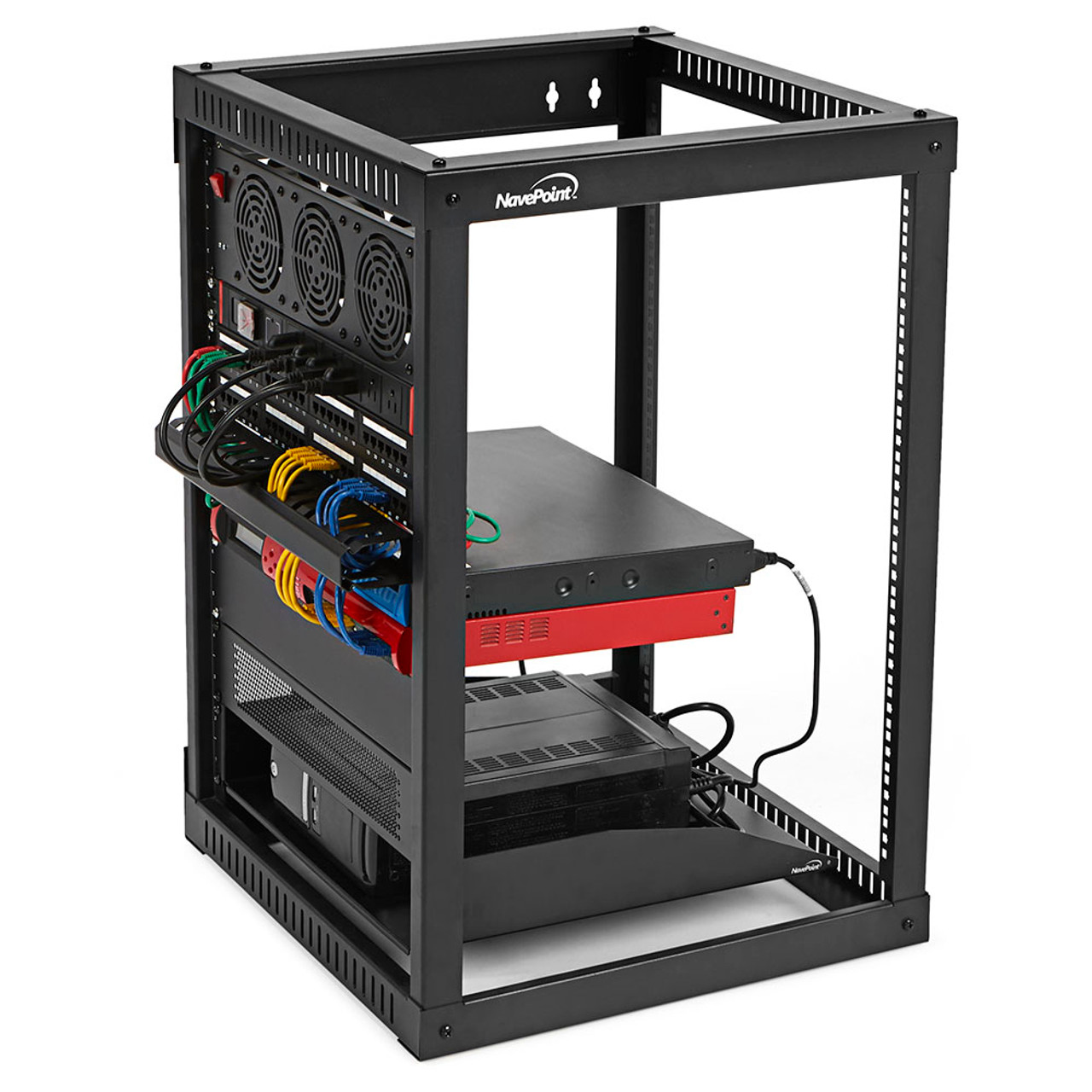

🗄️ Rack (Estrutura de Montagem)

Rack

❓ O que é?

Uma estrutura metálica vertical para organizar equipamentos de rede
Permite empilhar vários equipamentos verticalmente
Economiza espaço físico em sala de servidores ou armário de rede
Facilita circulação de ar para resfriamento dos equipamentos

📏 Medida Padrão

19 polegadas (483mm) de largura: Padrão universal
U (Unit): Unidade de altura = 1.75 polegadas
Altura total: 42U, 44U ou até mais (bastante alto!)
Profundidade: Aproximadamente 60-100cm

📋 Equipamentos que Ficam no Rack

Patch Panels (ocupam vários U)
Switches (geralmente 1-2U cada)
Roteadores
Servidores
PDU (Power Distribution Unit) - distribuidor de energia

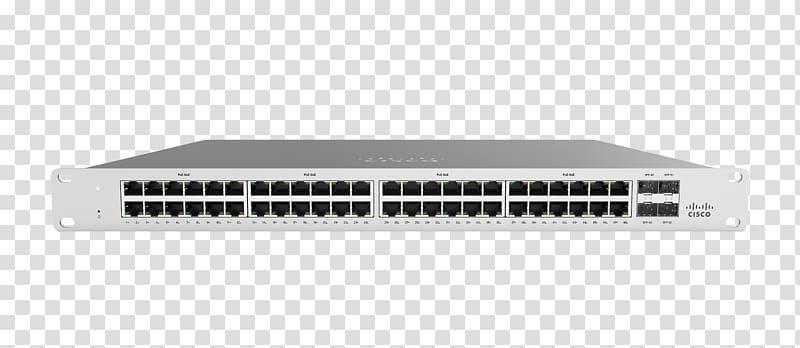

🔄 Switch e Hub (Concentradores)

Switch e Hub

❓ O que é?

Equipamentos que conectam múltiplos cabos entre si
Hub: Antigo, repassa tudo para todas as portas (menos eficiente)
Switch: Moderno, encaminha para a porta certa (mais inteligente)
(Switches são praticamente o padrão hoje em dia)

📋 Características

Portas: 8, 16, 24, 48 portas RJ45 (ou mais)
Velocidade: Geralmente 1 Gbps por porta
Gerenciado vs Não-Gerenciado: Um pode ser configurado, outro não
PoE (Power over Ethernet): Alguns fornecem energia pelos cabos

💡 Diferença Prática

Hub: Quando você fala, todos ouvem (ineficiente)
Switch: A mensagem vai apenas para quem precisa dela (eficiente)

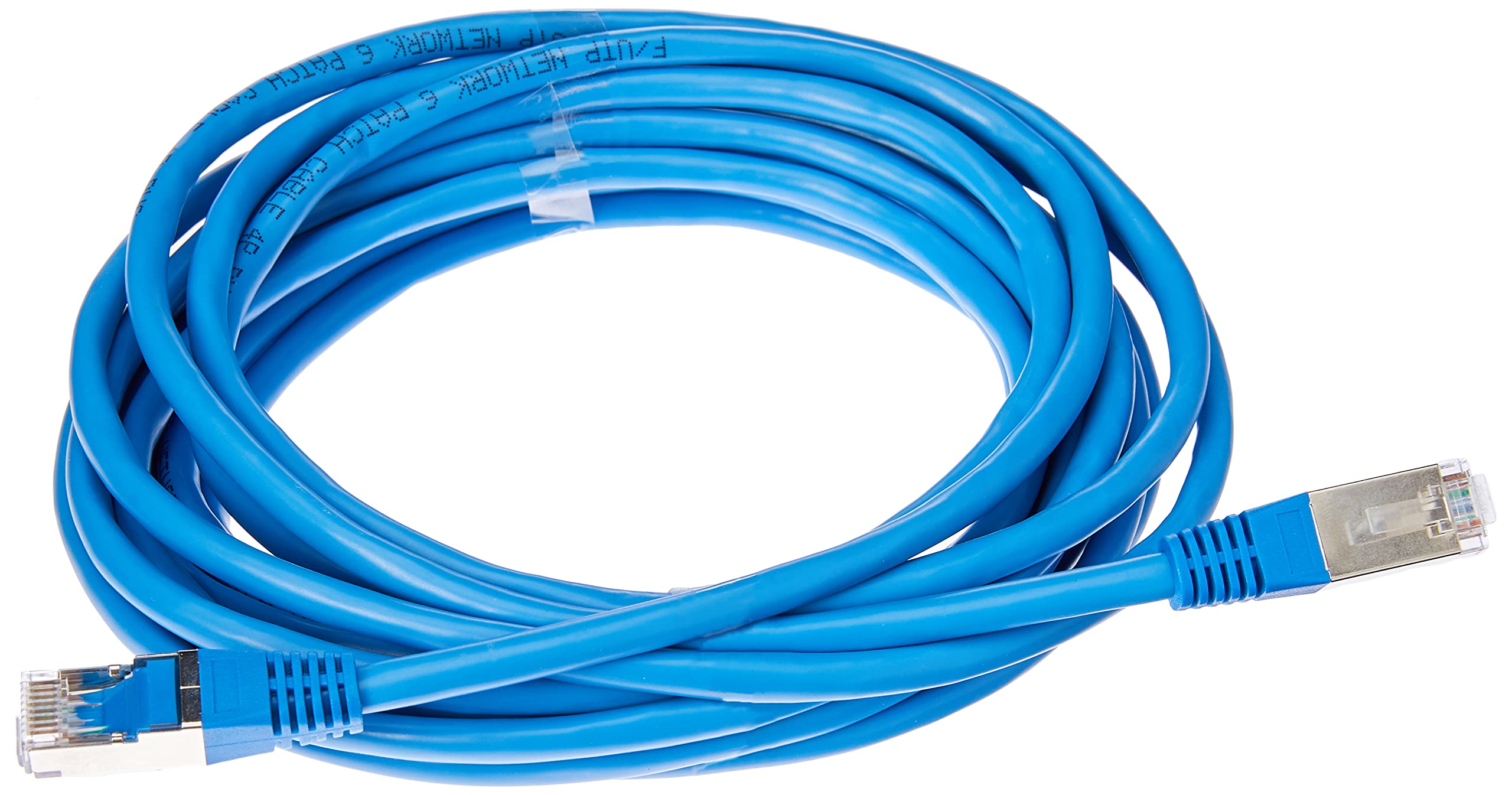

🔌 Patch Cord (Cabo de Interconexão)

Patch Cord

❓ O que é?

Um cabo curto (0,5m até 5m) com conectores RJ45 nas duas extremidades
Já vem pronto, não precisa fazer!
Usado para conexões rápidas e temporárias
Conecta: Patch Panel → Switch, Switch → Computador, etc.

📋 Características

Cores: Geralmente azul, vermelho, amarelo (para organização)
Blindagem: Pode ser U/UTP ou S/FTP (para melhor proteção)
Categorias: Cat5e, Cat6, Cat6a disponíveis
Comprimentos: 0,5m, 1m, 2m, 3m, 5m (oferecidos prontos)

💡 Quando Usar

✅ Conectar Switch ao Patch Panel
✅ Conectar Computador à Tomada de Rede
❌ Para cabos permanentes na parede (use cabos desencapados)

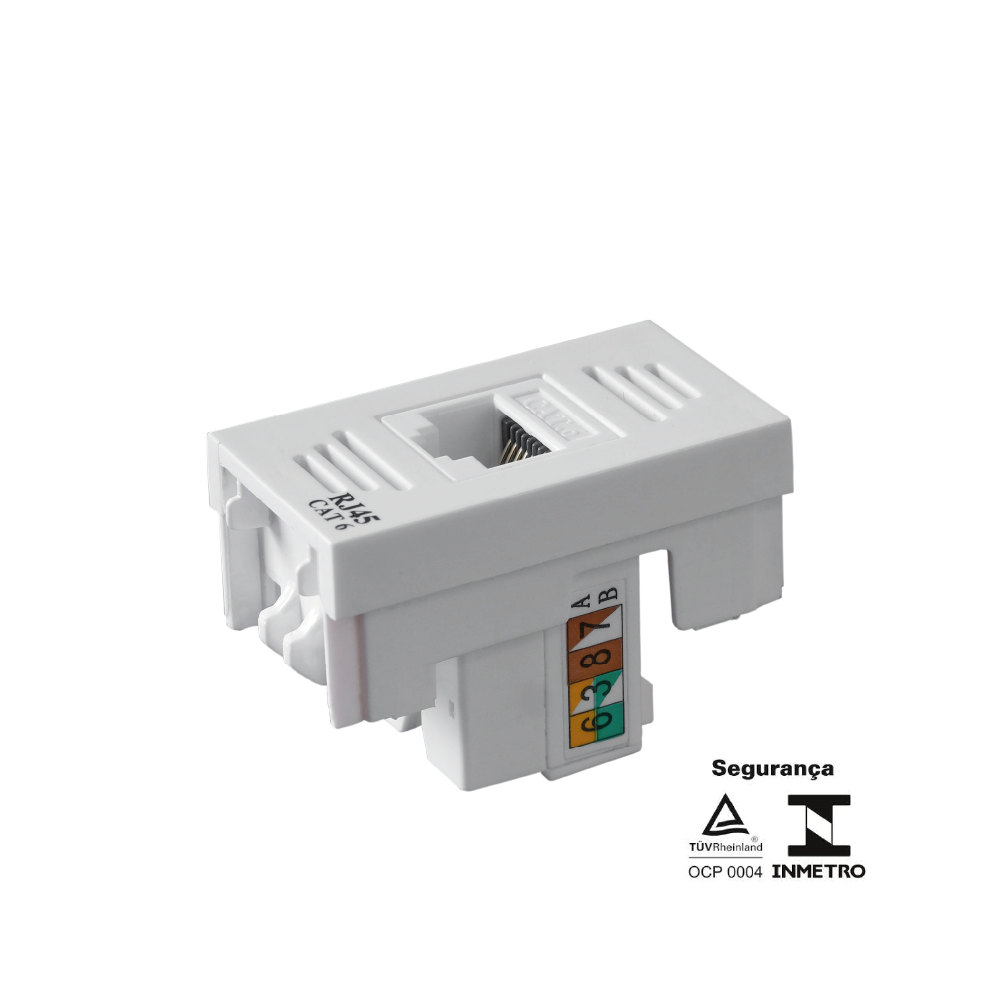

🔌 Tomata de Rede (Wall Jack)

Tomata de Rede

❓ O que é?

O ponto de acesso visível na parede ou mesa
Onde o usuário final conecta seu computador/impressora/etc
Recebe o cabo que vem do Patch Panel
É montada em caixas de passagem nas paredes

📋 Tipos de Tomadas

Tomata Simples: Uma porta RJ45
Tomata Dupla: Duas portas RJ45
Modular: Permite adicionar outras portas (HDMI, USB, etc)

📏 Padrões de Cores

Segue o mesmo padrão de cores do Patch Cord
Geralmente é 568B (padrão comercial)
Deve estar bem marcada e identificada

💡 Importante

Número de Tomatas: Depende da necessidade. Salas de aula podem ter 1-2, servidores precisam de mais!

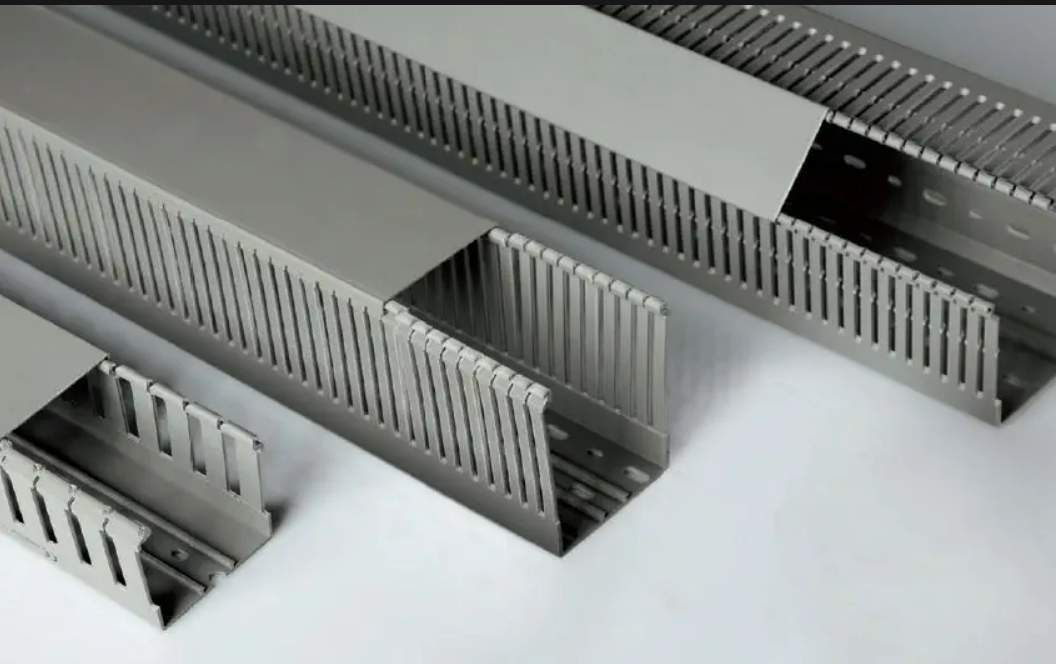

📦 Canaletas, Dutos e Gerenciadores

Canaletas e Dutos

❓ O que são?

Estruturas que organizam e protegem os cabos
Evitam que os cabos fiquem espalhados e desorganizados
Protegem de danos físicos, sujeira e danos elétricos
Facilitam manutenção e retirada/adição de cabos

🏗️ Tipos de Organização

Canaleta Simples: Tubo plástico para cabos na parede
Duto de Piso: Passa cabos pelo chão de forma segura
Bandeja de Cabos: Fixa no rack para organizar fios
Velcro/Arame Reusável: Prende cabos sem danificar
Gerenciador Vertical: No rack, organiza centenas de cabos

💡 Benefícios da Organização

✅ Fácil identificação de problemas
✅ Manutenção mais rápida
✅ Melhor circulação de ar
✅ Aparência profissional

🔀 Como Tudo se Conecta

📊 Fluxo da Conexão

Ponto de Entrada:

Computador/Impressora → Tomata de Rede na Parede

⬇️

Cabo Permanente (passa pela canaleta):

Tomata → Patch Panel (em um Rack centralizado)

⬇️

Patch Cord (conexão rápida):

Patch Panel → Switch (também no Rack)

⬇️

Resultado:

Todos os computadores conectados na rede! 🎉

🎨 Vantagens desta Organização

Centralizada: Tudo em um lugar (fácil de gerenciar)
Escalável: Fácil adicionar novos computadores
Profissional: Aparência limpa e organizada
Manutenível: Rápido fazer diagnósticos

🏢 Elementos em Diferentes Ambientes

Ambiente Elementos Necessários Complexidade
Pequeno Escritório Switch simples, Tomatas básicas, Canaletas simples ⭐ Baixa
Escola/Empresa Média Rack, Patch Panel, Switch, Canaletas, Tomatas múltiplas ⭐⭐⭐ Média
Data Center Racks múltiplos, Patch Panels especiais, Switches profissionais, Gerenciamento sofisticado ⭐⭐⭐⭐⭐ Alta
Rede Doméstica Switch simples, Patch Cords curtos, sem Rack (na prateleira) ⭐ Muito Baixa

💡 Importante: A escolha dos elementos depende do tamanho e necessidade da rede!

✅ Boas Práticas de Infraestrutura

🎯 Organização

Labeling: Marque cada cabo em ambas as extremidades
Cores: Use cores diferentes de Patch Cords para categorias
Documentação: Mantenha um mapa de conexões atualizado
Limpeza: Remova cabos não utilizados periodicamente

🔧 Manutenção

Inspeções Regulares: Verifique conexões soltas
Testes: Use testador de cabos para verificar funcionamento
Reposição: Troque cabos danificados imediatamente

⚡ Segurança

Distância de Energia: Mantenha cabos de dados longe de cabos elétricos
Dutos Seguros: Use dutos que protejam contra acidentes
Peso Distribuído: Não sobrecarregue um único ponto de fixação

💡 Resumindo

Organização + Limpeza + Documentação = Rede Profissional! 🎯

🎯 Quiz - Teste seus Conhecimentos

Questão 1 de 6

Qual é a função principal do Patch Panel?

A) Conectar computadores à internet
B) Proteger a rede contra ataques
C) Organizar e centralizar todas as conexões de cabos
D) Ampliar o sinal da rede

Questão 2 de 6

Qual é a largura padrão de um Rack?

A) 17 polegadas
B) 19 polegadas
C) 21 polegadas
D) 23 polegadas

Questão 3 de 6

Qual é a diferença entre um Hub e um Switch?

A) Hub é mais rápido que o Switch
B) Hub repassa para todas as portas, Switch encaminha para a porta certa
C) Switch só funciona com cabos Cat6
D) Não há diferença significativa

Questão 4 de 6

Para que serve um Patch Cord?

A) Proteger cabos de danos
B) Fazer conexões rápidas entre equipamentos
C) Medir a velocidade da rede
D) Distribuir energia nos cabos

Questão 5 de 6

Qual é o ponto de acesso visível na parede onde o usuário conecta seu computador?

A) Tomata de Rede (Wall Jack)
B) Patch Panel
C) Switch
D) Rack

Questão 6 de 6

Para que servem canaletas e dutos em uma rede?

A) Ampliar a velocidade dos cabos
B) Conectar o roteador à internet
C) Organizar, proteger e facilitar a manutenção dos cabos
D) Aumentar o número de conexões disponíveis

Total de questões: 6
